الثرموستات

هو عبارة عن أنبوبة بها مادة تتمدد بالحرارة وتنكمش بالبرودة، وعند التمدد أو الانكماش، يقوم بتوصيل نقاط التلامس أو فصلها.

طريقة اختباره:

عن طريق الافوميتر يتم اختباره في درجة حرارة الغرفة، يجب أن يكون موصلًا (يعطي بازر). في الفريزر، أو عند رش بعض الفريون عليه، يجب أن يكون غير موصلًا، أي يعطي مقاومة. يتحكم في فصل وتشغيل الكباس.

التايمر

هو عبارة عن مجموعة تروس ونقاط تواصل، بعد مرور عدد معين من اللفات يتم توصيل نقاط تواصل مختلفة، وبالتالي يتم توصيل أجزاء مختلفة تؤدي أغراضًا مختلفة. يعتبر هو الجزء المنظم للجهاز والجزء المسؤول عن تنظيم فترات التبريد والتسخين.

طريقة اختباره:

في فترة التبريد، يتم اختبار نقطة 3 و4 بازر، وفي فترة التسخين، يتم اختبار نقطة 3 و2 بازر. أما بالنسبة لنقطة 1، فهي مع نقطة 3، تلك تكون نقاط التوصيل لموتور التايمر، الذي يقوم بعد اللفات وهو مسؤول عن نقل نقاط التوصيل وتنظيم الفترات.

البايميتل

هو عبارة عن شريطين معدنيين يقوم إما بالتوصيل بينهما أو بالفصل بناء على درجة حرارة معينة. يكون المسؤول عن فصل السخان والخروج من فترة إذابة الثلج، وتُعتبر النقطة الحرجة هي 6 درجات مئوية، حيث أنه موصل في درجة حرارة أقل من 6 درجات وغير موصل في درجة حرارة أعلى من 6 درجات.

طريقة اختباره:

في درجة حرارة الغرفة يكون فاصلًا أو غير موصل، وفي درجة حرارة منخفضة (عند وضعه في الفريزر) يكون موصلًا أو يعطي بازر.

الفيوز الحراري

هو عبارة عن سلك يكون دائماً موصلًا (يعطي بازر)، وعند ارتفاع درجة الحرارة وعند وصولها إلى 76 درجة مئوية ينقطع السلك ويقوم بركن التايمر في الفترة الميتة.

يعتبر الفيوز الحراري مثل الفيوز الكهربائي مع اختلاف أن الفيوز الحراري يفصل الدائرة بسبب الحرارة (حماية للجهاز من الحريق أو من ارتفاع درجة الحرارة)، والفيوز الكهربائي يفصل بسبب زيادة الحمل الكهربائي (التيار).

طريقة اختباره:

إذا كان سليمًا يكون معطيًا بازر، وإذا كان فاصلًا يعطي مقاومة حتى النهاية.

السخان

هو عبارة عن أنبوبة زجاجية بها سلك ملفوف بعدد من اللفات، وعند مرور التيار الكهربائي يقوم بتوليد طاقة حرارية عالية.

يستخدم السخان في عملية إذابة الثلج في فترة التسخين، ويعمل السخان بفولتية 220 فولت، لذا يكون سلك الضفيرة الخاص به سميكًا (محمل).

طريقة اختباره:

يتم اختباره بالأوم ويعطي مقاومة في حدود 350 أوم.

الدامبر

يتكون من بوابة تعمل بمادة تتمدد بالحرارة وتنكمش بالبرودة، وبناءً عليه يتم فتح وغلق الدامبر وبالتالي يتحكم في كمية الهواء البارد القادم من الفريزر.

طريقة اختباره:

يتم وضع الدامبر في درجة حرارة الغرفة، فيفتح، وعند وضعه في الفريزر البوابة تغلق.

المروحة

تعمل المروحة على سحب الهواء البارد من المبخر إلى داخل الجهاز بهدف تحقيق التبريد المطلوب. تعمل المروحة على 220 فولت، أي أن سلك الضفيرة الخاص بها يكون سميكًا (محمل). تتكون من جزأين: الموتور والريش، وكل جزء يمكن فكه وتركيبه على حدا.

طريقة اختبارها:

يتم اختبارها عن طريق الأوم وتعطي مقاومة في حدود 550 أوم.

تشتغل المروحة مع الكباس وتفصل مع فصل الكباس، ويتحكم الثرموستات في المروحة والكباس.

الأوفرلود

هو عبارة عن رق معدني يتشكل على حسب الحرارة، فمع ارتفاع درجة حرارة جسم الكباس والرق المعدني يتقوس لفصل الكهرباء عن الكباس، ومع انخفاض درجة الحرارة يرجع لمكانه.

يوصل الأوفرلود مع الكباس على النقطة المشتركة في الكباس.

طريقة اختباره:

يتم اختبار الأوفرلود عن طريق الأوميتر، وإذا كان سليمًا يعطي بازر، وإذا كان تالفًا يكون غير موصل.

الريالي

عند مرور التيار الكهربائي يكون الريالي موصلًا لملف التقويم، وعند زيادة درجة حرارة الحجر وزيادة مقاومته يقوم بفصل التيار عن ملف التقويم.

يوصل الريالي مع ملف التقويم في الكباس وذلك ليساعد في بدء التشغيل حيث أن ملف التقويم يتميز بالعزم الشديد.

الممكن أن يكون الريالي غير متوصل بالمكثف، وبناءً عليه بعد خروج الريالي فإن ملف التقويم الذي لا يعمل بعد بدء التشغيل، أما حديثاً فيمكن أن يكون المكثف الكهربائي موصلاً مع الريالي وبالتالي يضمن عمل ملف التقويم بعد بدء التشغيل.

طريقة اختباره:

يتم اختبار الريالي عن طريق الأوميتر وإذا كان سليمًا يعطي بازر، وإذا كان تالفًا يكون غير موصل.

المكثف الكهربائي

يستخدم المكثف الكهربائي لتنعيم التيار ولضمان تشغيل ملف التقويم بعد بدء التشغيل.

قد يكون على شكل من الشكلين المرفقين ويكون إما في علبة التايمر أو مثبت في قاعدة الموتور.

البلازما

تتكون البلازما من محول كهربائي يقوم بتحويل فرق الجهد من 220 فولت إلى 10000 فولت أو أكثر، وعند مرور الهواء المحمل بالبكتيريا في الحجرة المشحونة يتم تنقية الهواء وقتل البكتيريا.

الكباس

يتكون الكباس الذي لا يعمل بتكنولوجيا الانفرتر من 3 ملفات (تقويم – تشغيل – مشترك).

طريقة اختباره:

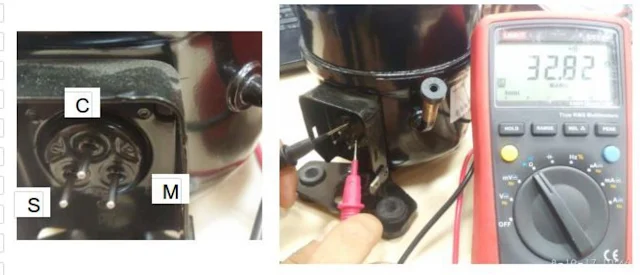

يتم قياس مقاوماته بين R-S-C حيث أن مقاومة CR > CS.

SR = CS + CR.

مثال: إذا كان CS = 10، وCR = 5، فإن SR = 15، إذا كان الكباس سليم.

يتم اختبار دائرة التبريد من أمبير الموتور، إذا كان أقل من المعدل الطبيعي (1.1-0.8 أمبير) يوجد تسريب، وإذا كان أكثر من المعدل الطبيعي يوجد سدد أو الكباس قافش (تالف).

ملاحظة: هناك بعض أنواع الكباسات التي توصل بمكثف مقاومة الCR = CS مثل (GMCC – MGAA).
