اسرار واكواد الثلاجة الهايسنس

 اسرار واكواد الثلاجة الهايسنس



مخططات الدوائر والمعلمات


مخطط التبريد




رمز عرض الخطأ

1- في حالة وجود عطل في مستشعر درجة الحرارة أو عطل في المروحة أو خطأ في مهلة إزالة الصقيع ، في كل مرة تفتح فيها الثلاجة

الباب ، وميض ضوء LED المقابل 30 ثانية على لوحة العرض.

2.عند حدوث عطل في مستشعر درجة حرارة الفريزر: منطقة عرض درجة حرارة التبريد D1 وميض الضوء 30

ثواني.

3. عند حدوث عطل في مستشعر درجة حرارة المجمد: تومض أضواء منطقة عرض درجة الحرارة المجمدة F1 لمدة 30 ثانية.

4. عند حدوث عطل في مستشعر إزالة الصقيع: يومض ضوء مؤشر منطقة عرض درجة الحرارة المجمدة F2 لمدة 30 ثانية.

5. عند حدوث فشل في مروحة تبخير غاز التبريد: وميض منطقة عرض درجة الحرارة المجمدة F3 30

ثواني.

6. عندما يصل وقت تسخين سخان إزالة الجليد إلى الوقت المحدد ، مؤشر F4 لمنطقة عرض درجة الحرارة المجمدة

فلاش خفيف 30 ثانية.

7. عندما يفتح باب الثلاجة الوقت أكثر من دقيقتين وأقل من 12 دقيقة ، باب الثلاجة

تشير أضواء مؤشر D5 لمنطقة عرض درجة الحرارة إلى أن يتم إغلاق باب الثلاجة.

8. عندما يكون الباب المجمد مفتوحًا أكثر من دقيقتين وأقل من 12 دقيقة ، يتم عرض درجة حرارة التجميد

تشير أضواء مؤشر المنطقة F5 إلى أن يتم إغلاق الباب المجمد.

9. عند حدوث فشل في الاتصال ، تظهر أضواء منطقة عرض درجة حرارة التبريد D2 تشير إلى أن

عادت الاتصالات إلى طبيعتها.

عندما يتم التخلص من الخطأ ، فإنه يتحول إلى العرض العادي.

استخدام مقياس متعدد مع مفتاح أوم لقياس مقاومة المستشعر ، عادةً عند محيط 25 ℃

يجب أن يكون المقاوم حوالي 2 كيلو أوم وكل مع انخفاض درجة الحرارة 1 قيمة المقاوم المقابلة

سيزيد حوالي 45 أوم. إذا لم تكن القيمة المقاسة ضمن النطاق الطبيعي ، يكون المستشعر سيئًا ويحتاج إلى

للإصلاح أو التغيير.



تذويب الثلج والتيست مود للثلاجة الهايسنس

في غضون 10 دقائق بعد توصيل الطاقة ، يرجى الضغط على الزر "ثلاجة" و "فريزر" في نفس الوقت ، متى

يفتح باب الثلاجة ويغلق باب الفريزر لمدة 10 ثوانٍ. بالإضافة إلى ذلك ، بصوت طويل من الجرس ،

Compulsory defrost

يدخل في عملية إزالة الجليد الإلزامية.

- بعد الدخول في عملية إزالة الصقيع الإلزامية ، تتحكم في التشغيل وفقًا للطريقة العادية

تشغيل عملية إزالة الجليد الأوتوماتيكية.

- في عملية إزالة الجليد الإلزامي ، مصباح LED للتخزين البارد ومنطقة عرض درجة الحرارة المجمدة

تضيء بشكل متكرر من اليسار إلى اليمين.


ضبط لوحة التحكم

Compressor Protector test

اختبار الريلاى والاوفرلود

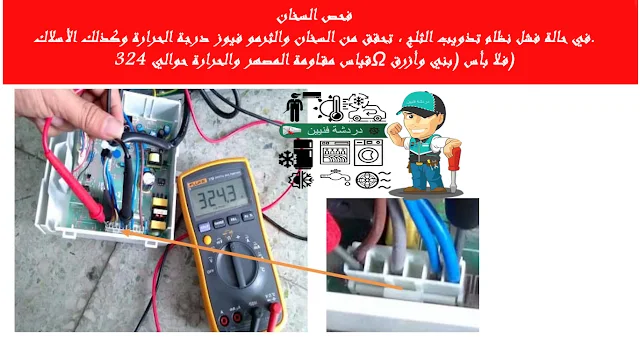

اختبار الثيرموفيوز والسخان




دليل تفكيك الأجزاء المشتركة للثلاجة

تعليمات استبدال اللوحة الرئيسية.








 MODEL: RD-44WC*(BCD-322WYA)
