الفك والتركيب والأجزاء الداخلية غسالة فول أوتوماتيك(تحميل أمامي)

 الفك والتركيب والأجزاء الداخلية غسالة فول أوتوماتيك(تحميل أمامي)

بوردة الباور

▪ تحتوي على عناصر الدائرة الكهربية التي تقوم ببناء الجزء الخاص بالتيار المستمر. وهو معزول عن البوردة  الرئيسية وذلك لااعطاء مساحة لعناصر البوردة الرئيسية

▪ كما تحتوي على السوفت الخاص بالبرامج ويمكن إعادة برمجتها في حال ة وجود تهنيج أو مشكله في البرامج بواسطة جهاز البرمجة الخاص بها )الاسم الشائع: جهاز الـ mem .)

▪ توجد في غسالات كاندي وهوفر ذات الموديلات القديمة ونادرا ما ستكون موجودة في الغسالات ذات الموديلات الجديدة.

▪ يوجد في بعض موديلات شارب وتورنيدو 9 و10 كيلو بوردة خاصه بتغذية الموتور فقط.

البوردة الرئيسية

تشمل على جميع وظائف بوردة الغسالة، بالإضافة الى دعم اتصال البيانات مع البورد الأخرى.

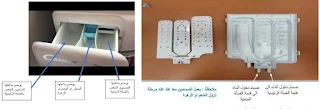

 درج المسحوق

يستخدم لوضع المسحوق ومادة المنعم والزهرة.



صمام دخول الماء او السلونيد

مسئول عن دخول الماء الى الغسالة ويوجد عدد 2 صمام واحد يعمل للغسلة المبدئية والثاني للغسلة الرئيسية والاثنين يعملان  معا اثناء مرحلة المنعم او الزهرة.

ملحوظة:

يوجد ثالث صمام دخول في الغسالات المزودة بمجفف والصمام الزائد خاص بدائرة التجفيف.

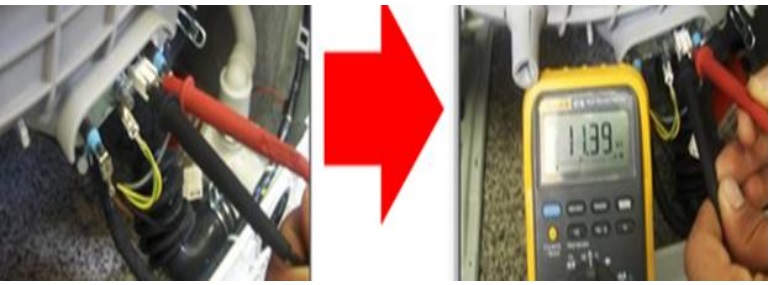

اختبار الصمام



لوك الباب



مسئول عن عدم فتح باب الغسالة اثناء العمل ويوجد نوعين من قفل الباب وهم القفل الحرارى والقفل الكهربي.

  اختبار اللوك الحراري

هو أكثر الأنواع انتشارا ويتكون من ثالث أطرف طرفين 220 فولت  L و N و طرف مشترك C . حيث يوجد بين الطرفين LوNطرفي السخان، و بين النقطة L و C ريشة توصيل وهي في وضع مفصول Open Normally في حالة عدم تشغيل أي برنامج. عند تشغيل أي برنامج يصل التيار إلى اللوك فتبدأ درجة حرارة السخان بالارتفاع فتتمدد الريشه بفعل الحرارة و تنثني إلى أعلى لتصل معاً النقطتين L و C ، و في نفس الوقت تدفع إلى أعلى قطعة بلاستيكية صغيرة تحجز القطعة المعدنية الموجوده في ضهر المفتاح و التي تتحرك عند غلق أو فتح الباب. أيضا لايمكن فتح الباب إلا بعد نهاية البرنامج أو فصل التيار عن الغسالة بحوالي ثالث دقائق. ▪ قيمة المقاومة يتم قياسها عن طريق مالتيميتر كام هو موضح. ▪ يجب أن تكون قيمة المقاومة في حدود 5.0 إلى 5.1 أوم )عند درجة حرارة 25 مئوية(.


اختبار اللوك الحرارى بواسطة اللمبة



اختبار اللوك الكهربي

شبيه بفكرة عمل اللوك الحراري ولكن بدلا من استخدام السخان يتم استخدام ملف و يتم تغذيته بالكهرباء ليتحول إلى مغناطيس و يجذب ريشه معدن ليغلق المسار. و يمكن ان يكون له 3 أطراف أو 4 أطرف، في حاله الأربع أطراف: طرفين 220 فولت و طرفين راجع. و يمكن فتح الباب فور انتهاء البرنامج دون الحاجه لانتظار مثل اللوك الحراري. ▪ قيمة المقاومة يتم قياسها عن طريق مالتيميتر، وقيمة مقاومة الملف بين الطرفين 3 و4 تكون %20 ± 240Ω

 السخان

عنصر التسخين في الغسالة عباره عن مقاومه صممت للتحكم في درجه حرارة المياه داخل السلة وبه حساس تسخين NTC لحماية السخان من التلف.

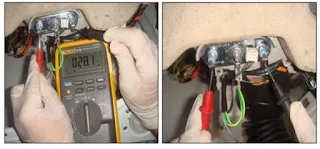

اختبار السخان

▪ قيمة المقاومة يتم قياسها عن طريق المالتيميتر كما هو موضح.

▪ يجب أن تتراوح قيمة المقاومة من 24 أوم إلى 30 أوم.



اختبار NTC

▪ يتم قياس المقاومة الخاصة بحساس التسخين كما هو موضح

▪ تتغير قيمة المقاومة بتغير درجة الحرارة، حيث كلما زادت درجة الحرارة تقل مقاومته.


ويوضح الجدول التالي قيمة المقاومة الخاصة بحساس التسخين بتغير درجة الحرارة:


  طلمبة الصرف

طلمبة الصرف عباره عن جزء ميكانيكي كهربي يستخدم لصرف المياه الموجودة داخل الغسالة ألداء افضل يجب على العميل فك فلتر الطلمبة وتنظيفه.

اختبار الطلمبة

يتم قياس المقاومة الخاصة بطلمبة التدوير باستخدام المالتيميتر، وتتراوح قيمة المقاومة من 140 إلى 200 أوم كما بالشكل.



طلمبة الشالالت:

ال توجد في كل الموديلات ومسئولة عن دفع مياه الغسيل على الملابس مما يساعد في عملية التنظيف.

اختبار الطلمبة

مقاومة الملف الخاص بطلمبة الشالالت تتراوح من 125 إلى 140 أوم


الليفل

مسؤول عن تحديد مستوى الماء الطلوب الخاص بكل برنامج. وهناك نوعان ليفل ميكانيكي وليفل إلكتروني ويكون الليفل متصل بخرطوم وغرفة الهواء.

الليفيل الميكانيكي

هو عبارة عن ليفيل ميكانيكي بدون بورده, يحتوي على قاعدة و رداخ و ريشه معدن يتحدد وضعها على حسب الضغط. ويكون لهذا الليفيل 4 أطراف: طرفين لمستوى المياة و طرف مشترك و طرف overflow وهو متصل مباشرةً مع طلمبة الصرف حيث يعمل هذا الطرف كحماية في حالة زيادة مستوى المياة عن الحد الطبيعي، حيث انه عندما يصل إليها تعمل الطلمبة لصرف المياة.


الليفيل الإلكتروني

هو ليفيل يقوم بتحويل الضغط إلى إشارة كهربية )تردد متغير(. عندما يزداد مستوى المياة داخل الحلة، يزداد الضغط على غرفة الهواء و التي بدورها متصله بالليفيل عن طريق خرطوم الليفيل، هذا الضغط ينتقل إلى الليفيل و يدفع عمود مغناطيسي داخل الليفيل، و هذا العمود المغناطيسي يؤثر في حث الملف متغير الحث )Coil inductance Variable ،)و من ثم هذا الحث يتحول إلى تغير في التردد و عن طريق هذا التردد تتعرف البورده على مستوى المياة داخل الحلة. يتميز الليفل الإلكتروني على الليفل الميكانيكي من حيث تعدد مستويات المياة حيث أنه لكل مستوى مياه تردد مختلف.

الموتور

تحتوى الغسالة على موتورشربون او موتور إنفرتر ويتم التحكم فيه بواسطه البوردة الرئيسية او بوردة الباور الموجودة في الموديلات القديمة ويوجد بداخله حساس التاكو وهو حساس وزن المالبس وحساس سرعات.

موتور الشربون

الاسم العلمي هو Motor Universal ، ويطلق عليه موتور شربون ألن به شربون، ويعتبر الموتور الأكثر استخدا ًما في الغسالات؛ وذلك لقدرته على الوصول لسرعات عالية وتحقيق عزم عا لي، وسهولة تشغيله بالمقارنة بباقي المواتير. كما يمكن تشغيل الموتور بكال التيارين المستمر DC والمتردد AC.

أطرافه:
▪ 2 أو 3 طرف للموتور )الجزء الثابت Stator.)
▪ 2 طرف للشربون )الجزء المتحرك Rotor .)
▪ 2 طرف لحساس الوزن )التاكو(.
▪ 2 طرف TOC ،وهو حماية إضافية ضد ارتفاع درجة حرارة الموتور في حالة تشغيل الموتور DC.
عيوبه:
▪ صوته عالي جدًا، حيث يمكن أن يصل مستوى الضوضاء إلى 80dB .

موتور إنفرتر

هو موتور 3 فاز يتم تغذيته بثالثة أطرف عن طريق قنطرة التوحيد Rectifier ،تليها دائرة الانفرتر Inverter داخل بوردة الموتور. ويتميز هذا الموتور بصوته المنخفض ج ًدا حيث يطلق عليه الموتور الصامت، وبتوفيره للطاقة أيضا.

أطرافه:
▪ 3 طرف للموتور )الجزء الثابت Stator .)
▪ 2 طرف لحساس الوزن )التاكو(.
▪ 1 طرف ارضي.

اختبار الموتور:

▪ اختبار الموتورالعادي نقوم بعمل كوبري على طرف ملف ثابت وطرف شربون ونقوم بتوصيل طرفي الكهرباء أحدهما على طرف ملف ثابت والأخرى على طرف شربون.
 ▪ الاختبار الموتورالانفرتر نقوم بقياس قيمه المقاومة بين اطرافه ال 3 ونجد ان قيم القراءات متساوية تماما


اختبار التاكوميتر:

▪ اختبار التاكو في موتور الشربون 7 طرف مقاومة طرفين التاكو 42 اوم اختبار التاكو في موتور الشربون 9 طرف مقاومة طرفين التاكو 184 اوم اختبار التاكو في الموتور بدون شربون مقاومة طرفين التاكو 116 اوم.
 ▪ يتم قراءة المقاومة مع تحريك الموتور يدويا في حالة تغيير قيمة المقاومة فالتاكو سليم وفي حالة عدم تغيير القيمة فهو تالف.
