أسس كهربية ومبادئ الالكترونيات

المكثف Capacitor

يستعمل المكثف لتخزين الشحنات الكهربائية وتفريغها عند الحاجة. و يرمز له بالشكل التالي: إذا تم توصيله مباشرة بمصدر التغذية )Supply Power .) ويمكن شحن المكثف فورياً كما يمكن إبطاء أو تسريع وقت الشحن بوضع مقاومة بين المكثف ووحدة التغذية. ويسرب المكثف المشحون شحنته بالتدريج. ولكن يمكن الإبطاء بعملية التسريب بربط مقاومة مع المكثف. ويتم قياس سعة المكثف بوحدة تسمى الفاراد )Farad .

أنواع المكثفات

مكثف تشغيل Capacitor Running وهو مصمم للتشغيل الدائم ويستخدم للمواتير وبسعات مختلفة، ويوجد منه نوعان: كباستور أحادي السعة يحتوي على طرفين، وكباستور مزدوج السعة بـ 4 أطراف – طرفين لموتور الغسيل وطرفين لموتور العصر. مكثف تقويم

 Capacitor Starting وهو مصمم للتشغيل اللحظي القصير لفترة تقويم الموتور فقط ثم يخرج من الدائرة عن طريق Relay Voltage ويتلف إذا استمر بالدائرة فترة طويلة. ويوصل بين طرفيه مقاومة )15 كيلو أوم تقريبا( حيث تعمل على امتصاص الشرارة الناتجة من توصيل وفصل ريشة Relay Voltage حتى ال تتلف.

 كيف يعمل المكثف

 ان التيار الكهربي هو سريان الشحنات الكهربية، وهو ما تعتمد عليه المكونات الكهربية لكي تضيء، تدور أو تفعل أي شيء آخر. عندما يسري التيار خلال مكثف فإن الشحنات تصبح ”عالقة“ على اللوحين ألنها ال يمكنها المرور خلال العازل الكهربائي. تعلق الإلكترونات )سالبة الشحنة( على أحد اللوحين وتجعله سالب الشحنة. تدفع الكمية الكبيرة من الشحنات السالبة على أحد اللوحين الشحنات المماثلة )السالبة( بعيداً عن اللوح الآخر، مما يجعله موجب الشحنة. ة على اللوحين معاً تتجاذب الشحنات الموجبة والسالبة الموجود )ألن الشحنات المختلفة تتجاذب(، وتميل تلك الشحنات ألن آخر تذهب خلاله(. تتلامس إلا أن وجود العازل الكهربائي بين اللوحين يجعل الشحنات عالقة على اللوحين دائماً )حتى تجد مكاناً الشحنات الساكنة على كال اللوحين تخلق مجال كهربي )Field Electric )يؤثر على الطاقة الكهربائية الكامنة ) Electric Energy Potential )وعلى الجهد )Voltage .)وعندما تتجمع الشحنات معاً على المكثف بهذا الشكل يقوم المكثف بتخزين الطاقة الكهربية بالضبط كما تقوم البطارية بتخزين الطاقة الكيميائية.

طرق توصيل المكثفات

 هناك طريقتين رئيسيتين لربط المكثفات وهي ربطها بطريقة التسلسل )التوالي( وطريقة التوازي.

الربط بالتوالي إذا ربطنا نهايتي مكثفين بالتسلسل كما بالشكل فإن السعة المكافئة تساوى

مثال: إذا كانت سعة المكثف س1 = 3 مايكرو فاراد وسعة المكثف س2 = 5 مايكرو فاراد فإن السعة بين نقطتي أ و ب = )1( / )1/3 + 1 /5 = )875.1 مايكرو فاراد

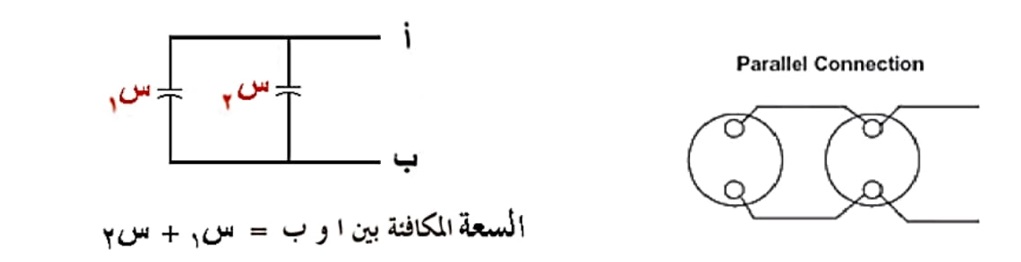

الربط بالتوازي إذا ربطنا نهايات مكثفين بالتوازي كما بالشكل فإن السعة المكافئة هي حاصل جمع سعتي المكثفين .

مثال: إذا كانت سعة المكثف س1 = 3 مايكرو فاراد وسعة المكثف س2 = 5 مايكرو فاراد فإن السعة بين نقطتي )أ( و )ب( = 3 + 5 = 8 مايكرو فاراد لاحظ أننا استخدمنا وحدة قياس سعة المكثف المايكرو فاراد. فما هو المايكرو فاراد؟ المايكرو فاراد = 1 على المليون من الفاراد وهذه الوحدة تقاس بها سعة المكثفات المستعملة في الدوائر الإليكترونية.



كيفية اختبار الكباستور

يتم اختبار الكباستور باستخدام جهاز أفوميتر يتم عمل اآلتي: قياس طرفي الكباستور إذا أعطى قراءة أوم ثم رجع إلى ماال نهاية فهذا يدل على سالمه الكباستور وإذا كررت للتأكيد البد من عكس طرفي القياس. إذا لم يعطي قراءة يكون الكباستور تالف إذا أعطى قيمة مقاومة وثبت عليها يكون تالف إذا أعطى قيمة مقاومة مع جسمه الخارجي يكون تالف

في حالة استخدام مكثف ذو سعة أعلى من السعة المطلوبة للموتور:

▪ زيادة عزم التقويم.

▪ زيادة سرعة الدوران.

▪ تقليل كفاءة الموتور.

▪ زيادة درجة حرارة الموتور.

▪ تقليل عمر الموتور والمكثف.

▪ استهلاك امبير أقل من الطبيعي.

في حالة استخدام مكثف ذو سعة اقل من السعة المطلوبة للموتور

▪ ضعف عزم التقويم.

▪ تقليل سرعة الدوران.

▪ تقليل كفاءة الموتور.

▪ زيادة درجة حرارة الموتور.

▪ تقليل عمر الموتور والمكثف.

▪ استهلاك امبير أعلى من الطبيعي.
