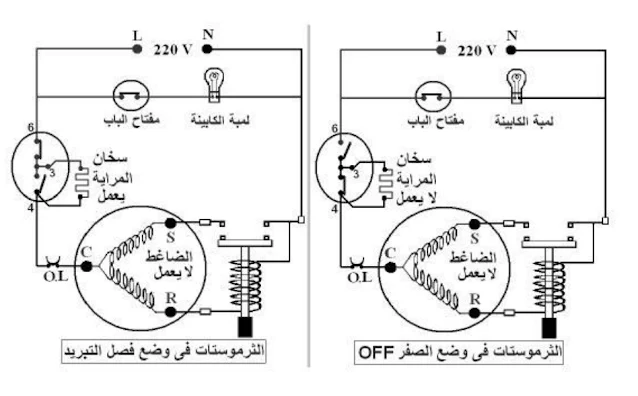

الدائرة الكهربية للثلاجة البابين في حالة وجود سخانات الثلاجة الديفروست والترموستات 3 طرف

 الدائرة الكهربية للثلاجة البابين في حالة وجود سخانات الثلاجة الديفروست والترموستات 3 طرف

الثرموستات ذو الثلاثة أطراف في الثلاجة البابين 3-4-6

في حالة وجود سخان مرايه يكون دائما الثرموستات ذو الثلاثة أطراف وليس طرفين

 لأنه في حالة الثرموستات الطرفين فأنه

إذا قام العميل بضبط الثرموستات على وضع الصفر أي الإيقاف OFF فأن الثرموستات

سيفصل الكباس وبالتالي سوف يعمل السخان ليس حتى يذوب الثلج فقط ولكن بإستمرار

حتى يقوم العميل بتشغيل الثرموستات مرة أخرى وفي هذه الحالة سوف يحترق السخان

من ارتفاع الحرارة الشديد بعد إذابة كل الثلج لذلك يكون المطلوب أنه في حالة ضبط

الثرموستات على وضع الإيقاف OFF يفصل الكباس وكذلك السخان وليس الكباس فقط

لذلك يكون دائما الثرموستات ذو ثلاثة أطراف

فكرة عمل الثرموستات ذو الثلاثة أطراف :

يوجد به من الداخل كونتكتان  وليس كونتاكت واحد ويكونان متصلان على التوالي بحيث يخرج منه طرف من الكونتاكت الأعلى وطرف ثاني من الكونتاكت الأسفل والطرف الثالث من بين الكونتاكتان ويكون أحد الكونتاكتان وهو الأسفل متصل بالمنفاخ بداخل الثرموستات وبالتالي يفصل في حالة التبريد ويكون الكونتاكت الأخر الذي بالأعلى متصل بالأكره بحيث يفصل في حالة ضبط الثرموستات على وضع الإيقاف فقط . أي بدلا

من أن كان الثرموستات ذو الطرفين به كونتاكت واحد فقط يفصل في حالة التبريد وأيضا في حالة الإيقاف. أصبح في

الثرموستات ذو الثلاثة أطراف كونتاكتان أحدهما يفصل في حالة التبريد والأخر يفصل

في حالة الإيقاف ويتم توصيل الدائرة كما يلي:

يتم توصيل طرف السخان بطرفي الكونتاكت الخاص بالتبريد بحيث أنه عندما يكون الثرموستات في وضع التوصيل يعمل الكباس ولا يعمل السخان عند فصل الثرموستات بالتبريد يعمل السخان ولا يعمل الكباس كما سبق

عند ضبط الثرموستات على وضع الإيقاف OFF يفصل الكونتاكت الأعلى الخاص بوضع الإيقاف

وبالتالي يفصل الكباس و السخان وبهذا يكون قد تم حل المشكلة السابقة.
