الغسالة بمحرك انفرتر مدمج مع بورد انفرتر مركب على المحرك العطل : لا يعمل شيء ولا حتى إضاءة اي ليد LED

الغسالة بمحرك انفرتر مدمج مع بورد انفرتر مركب على المحركالعطل :لا يعمل شيء ولا حتى إضاءة اي ليد LED





العمل :

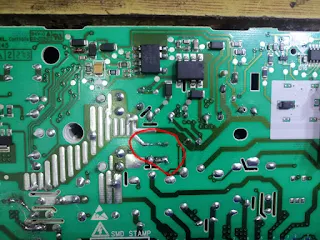

من النظرة الأولى تبين التالي:
.... انتفاخ لاحد مكثفات التغذية وهو بقيمة 220mf/25v
.... تفتت في IC بور وهي برقم LNK305PN... للعلم يوجد 2IC بور بنفس الرقم وعلى الأغلب مهمتها تغذية بورد انفرتر على المحرك.
.. .. شورت على مقاومة الحماية VDR وهذا يدل على تعرض البورد لجهد زائد او لتفريغ شحنة كبيرة ناتجة عن صاعقة.
.... احتراق في مقاومة التغذية 33OHM
.... احتراق مقاومة SMD على التوالي مع خط تغذية الشاشة LCD
تم اختبار المعالج قبل البدأ بفك العناصر والقطع العطلة وكذلك بالفحص الاومي
تم تغذية البورد بمصدر جهد خارجي للتأكد من الجاهزية
تم استبدال القطع والعناصر العطلة
تم التجريب فعمل البورد
نحو صيانة افضل


منقول من المهندس
منذر كيوان
