الانكودر او التاكوجنريتر

الخط

الانكودر او التاكوجنريتر هو عبارة عن مولد كهربائي صغير يولد تيارا متناوبا يصل في أقصى حد له 50v ac مهمته مراقبة عمل المحركات الكهربائية وخصوصا محركات السيرفو؛ تهدف هذه العملية إلى الحد من الأخطاء التي تحدث في الغسالات الآلية الناتجة عن...

... الحمل الزائد.
... الفرملة القسرية الناتجة عن اعطال ميكانيكية في محاور الحركة والحوض وتعليق للالبسة.
... القصر الناتج عن تسرب الماء إلى المحرك.
بورد غسالة فيستل
العطل :
وحسب قول اخونا الفني... تعمل بشكل طبيعي وعند وصول امر الدوران إلى المحرك يدور باقصى سرعة ثم تفصل.
يستخدم هذا البورد من قبل العديد من الشركات المجمعة للغسالات وحسب بلد التجميع واذكر منها.
الحافظ... فيستل... زنوسي ويختلف الاسم باختلاف الشركة المجمعة وبلد التجميع.
له عدة موديلات وتنتجه عدة شركات اذكر منها Ako و Envensys الايطاليتين و Rohs و Remco الصينيتي. وتختلف عن بعضها البعض ببعض التفاصيل البسيطة وبعض المداخل والجكات.
لنعد إلى عطلنا...
العمل :
معروف هذا العطل عند كثير من الفنيين وان سببه التاكو جنريتر والادارة التابعة له في البورد...
لتحديد العطل عليك اولا تحديد الدارة المسؤولة عنه في البورد وتبدأ من جكة المحرك على البورد إلى المعالج وهذا يسهل عليك عملية الصيانة وحصرها في اديق دارة...
في الصور التالية تجدون مخطط الدارة الكهربائية للمراقب السرعة او التاكوجنريتر من مدخ التاكو على البورد إلى البن رقم 1 في المعالج ويظهر على الرسم إشارة الدخل على التاكو وهي عبارة عن موجة جيبية يختلف ترددها باختلاف السرعة واشارة الخرج على مجمع الترانزستور او المعالج وهي نبضات ابرية او ما تسمى سن المنشار وهي تهدف للإعلام المعالج باتمام العملية او ان خلا ما قد حدث بتغير التردد او الجهد فيفهمها المعالج ويعطي أمرا بإنهاء العملية وإيقاف العمل مع إعطاء رسالة الخطأ المناسبة.
لنعد إلى عطلنا...

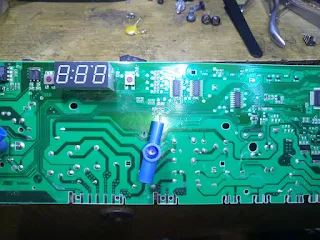

بتتبع دارة التاكو وجد احد المسارات التابعة للتاكو متأكلا تحت الطلاء الورنيشي بعيدا عن النظر وهو بحجم لا يتعدى رأس الدبوس... ترون ذلك بالصور المرفقة ضمن دوائر التحديد...
تم التعامل مع العطل والتعويض بسلة مع اللحام ترونه ايضا ضمن دائرة التحديد...
اهم وابرز الأعطال لدارة التاكو في بورد فيستل او ما ذكر سابقا عن انواع مطابقة لها.
.... تعطل التاكو بفتح دارته وللتعرف على العطل يقاس بالافو فيجب ان تكون المقاومة بين 45 إلى 180 اوم في ادنا واقصا مقاومة.
.... شورت على ملفات التاكو وهذا العطل محير للكثير من الفنيين فالمحرك يعمل ولكنه لا يصل إلى مرحلة التسارع النهائية لذا لا تقوم بعملية التعصير ولا تنهي البرنامج وتعيد العملية دون الانهاء.
اكسدة على جكة التاكو في جكة المحرك او على مدخل جكة التاكو على البورد.
.... قطع احد المسارات التابعة لدارة التاكو على البورد.
.... تباشيم او وصلات مقلوبة او جسور توصيل بين وجهي البورد.
.... تعطل مقاومة حماية المعالج من الجهد الزائد الناجم عن تسرب الماء على جكة المحرك وحدوث شورت بين الجهد الكبير وبين جهد التاكو.
.... تعطل ديود تقويم جهد التاكو او تعطل ترانزستور التكبير للإشارة التاكو.
.... تعطل مدخل التحكم في المعالج الخاص بالتاكو ويحدث ذلك من تكرار محاولات التشغيل مع وجود ماء على جكة المحرك وللأسف هذا العطل لايمكن إصلاحه.
تجدون في الصور وفي دوائر التحديد A B C بعضا من الحالات سابقة الزكر.
واخيرا وليس اخرا مع تمنياتي
بالتوفيق والنجاح لكل الأخوة الفنيين العرب
انا اخوكم أبو أنس
