التوصيل بين الوحدتين الداخلية و الخارجية

الخط

التوصيل بين الوحدتين الداخلية و الخارجية

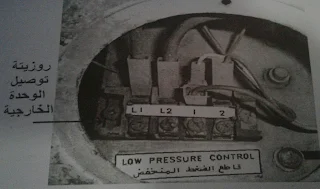

فى كل وحدة روزتتان
1_ رزيته لها طرفان مكتوب عليها L . N
2_ روزتةلها طرفن مكتوب عليها 1 و 2
فيتم التوصيل  بين الوحدتين بأربعة أسلاك L1 . L2
و 1 . 2
السلك الواصل بين الوحدتين
عبارة عن سلك كابل 4 مللى أو 6 مللى
يوصل فى L2...L1 بالوحدتين

أما 1 و 2 فيكون سلك عبارة عن 1 مللى ﻻن الأمبير الماربه يكون أمبير ملف الكونتاكتور
والسؤال ما الذى يحدث عند عكس أطراف L2..L1 و 1و2؟
يعنى توصيل L1 الى مكان L2 ؟
الجواب
لا يحدث شىء وتعمل الديرة بصورة طبيعيه حيث ان L1.K2تيار ر عمومى لا يوجد فرق فى حالة عكسهم
كذا 1و2 طرفان قادمان من كا رت الوحده الداخلية إلى ملف الكونتاكتور لا يوجد فرق فى عكسهما
التوصيل
بين الوحدتين الداخلية و الخارجية بثلاثة أطراف
نفس الداءرة بثلاثة أسلاك ♤☆♡ و ذلك أن طرف ملف الكونتاكتور 1 بالوحدة الخارجية متصل فى الوحدة الداخلية فى طرف L2
وبما ان طرف L2هونفسه متصل بالوحدتين فمن الممكن الاا يوجد إلا ثلاث أطرف هم L2 .L1 ... 2
حيث 2 طرف ملف الكونتاكتور متصل مباشرة بطرف L2 بالوحدة الخارجية
والسؤال ماذا يحدث أن تم عكس أطرافه التوصيل؟
 الجواب
لن تعمل الدائرة قبل يمكن عكس اى طرفين من الثلاثة
ويجب أن يتصل 2....L2 ....L1 بنفس الأطراف بالوحدتين

انتبه
توصيل
《 طرفى التيار العمومى بالوحدة الداخلية او الخارجية 》
فى أجهزة البلف العاكس عند وجود كونتاكتور يتم التوصيل فى الوحدة الخارجية
لكون السلك الواصل بين الوحدتين 1 مللى فإذا تم التوصيل فى الوحدة الداخلية فستحترق السلك لعدم تحمل أمبير الكباس
أما فى أجهزة نظام السخان يمكن التوصيل فى الوحدة الداخلية أو الخارجية لوجود سلك 4 ملى بين الوحدتين
أخى الفنى أقرأ ثم دقق فى الرسم وأعيد النظر مرات وابدأ خطواتك من الكونتاكتور بالرسم
