برج التبريد فوائده وأنواعه ومكوناته

الخط

برج التبريد فوائده وأنواعه ومكوناته




Cooling Tower Uses And Types And Components


يستخدم برج التبريد في خفض درجة حرارة المياه الخارجة من المكثف الموجود في الشيلر …وذلك عن طريق إمرار هذه المياه على هيئة رزار ثم يمر على الـ fil التي تقوم بزيادة مسار مرور المياه لتحقيق أكبر قدر من ملامسة الهواء للمياه فتبرد …ثم تعود مرة أخرى الى المكثف في الشيلر مرة اخرى .
* يستخدم برج التبريد في التطبيقات الكبيرة للتكييف المركزي التي تتعدى 500 طن تبريدي حيث نحتاج كمية كبيرة من الماء لتبريد سائل التبريد .

* يستخدم ايضا ال cooling tower في التبريد في الأماكن الصحراوية …معسكرات الجيش مثلا لانها تكون بعيدة عن المدن في الصحراء والمياه تكون قليلة هناك …فيكون برج التبريد انسب اختيار لأنه لا يهدر المياة .
* انواع ابراج التبريد من حيث طريقة ازالة الحرارة :
1- open cooling tower
يتم فية رش الماء لملامسة الهواء ويتبخر جزء من الماء ناقلا معة الحرارة .

open cooling tower

2- closed cooling tower
يستخدم heat exchanger في نقل الحرارة مثل راديتير السيارة .

closed cooling tower
انواع ابراج الهواء من حيث طريقة دخول الهواء
1- natural draft
ينساب الهواء طبيعيا بدون هواء

natural draft cooling tower

2- mechanical draft
يتم استخدام مراوح لضخ الهواء وهذا النوع هو الاكثر شيوعا في مجال التكييف

mechanical draft cooling tower
مكونات برج التبريد

*كما يتضح من الصورة درجة حرارة الماء الذي يخرج من الشيلر ليدخل لبرج التبريد هي 35 سيليزيوس اي 95 فهرنهيت ودرجة حرارةالهواء الخارجي 105 فهرنهيت اي انة هواء ساخن فكيف سيبرد الماء والوسط المحيط درجة حرارتة اعلي ؟
الاجابة : يكون اعتمادنا علي درجة الحرارة الرطبة WB

التي هنا 78 فهرنهيت اي اقل من درجة حرارة الماء الذي يدخل لبرج التبريد فيحدث التبريد عن طريق التبخير
فيلامس الهواء الساخن مع قطرات المياة الباردة القادة من الرشاشات فيتحول الماء الي بخار ثم يتكثف هذا
البخار فيحدث تبريد لقطرات المياة الساخنة مع قطرات الباردة

ملحوظة :
من شروط تصميم برج التبريد ان يتواجد في الاماكن التي ليست بها رطوبة عالية كالصحراء لانة لو كان الهواء مشبع لبخار الماء فسوف تكون درجة حرارتة تساوي تقريبا درجة حرارة الماء الذي يدخل الي برج التبريد ولن يحدث تبخير … لذلك لايصلح برج التبريد في الاماكن الساحلية لتشبع الهواء في هذة المناطق ببخار الماء.
1- الـ eliminator :
بسبب خروج المياة باندفاع كبير تتطاير بعض القطرات من المياة للاعلي لتخرج من برج التبريد فهنا تاتي فائدة الـ eliminator الذي يقوم بمنع جزء كبير من المياة من ان تخرج خارج البرج ويعيد تكثيفها لتسقط مرة اخري الي داخل الـ cooling tower
صورة من داخل برج التبريد
2- الـ nozzles :
هي عبارة عن مرشات تقوم باخراج المياة علي هيئة رذاذ و توجيها الي داخل البرج لتسقط بعدها في الـfil

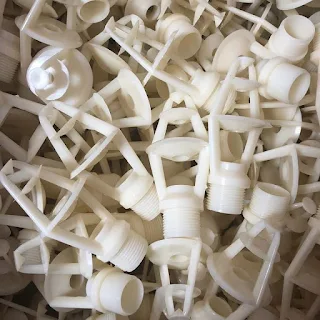

صورة للـ Nozzles
3- الـ fil :
يصنع من الخشب الجيد الذي لا يتاثر بالماء بسهولة او الالمونيوم او البوليمر.
ويستخدم لزيادة مسار المياة حتي تطول فترة تعرضها للهواء فتقل درجة حرارتها .
* اي يمكن ان يكون طول البرج بالكامل vertical length يساوي 3 متر مثلا ولكن المسافة التي تقطعها المياة مع وجود الـ fil تصل ل 6 متر او 9 متر .
* الـ fil لة حجم standard وهو cm 120*30*30

*يصل طول الfil الي 90 سم اي ثلاث طبقات فوق بعضهم لان كل طبقة من الـ fil ارتفاعها 30 سم
* السرعة داخل الcooling tower تكون standard ومقدارها 2.5m/s
صورة للـ fil
4- الـ fan :
*تقوم المروحة بتحريك الهواء داخل برج التبريد.
*يتم تحديد المروحة علي حسب مساحة البرج بحيث تكون المرواح تغطي مساحة البرج .
ولكن بشرط الاتقل المسافة بين المراوح عن 30 سم ولاتقل المسافة بين المروحة وجدار البرج عن 20 سم .

5- Equalizer line خط التعادل :
هو عبارة عن خط لموازنة المياه الموجودة في أبراج التبريد للمحافظة علي مستوي المياة المطلوب .
Equalizer line in the drawing
برج التبريد علي المخطط :
برج التبريد كما يظهر بالمخطط
RCC Cooling Tower = Reinforced Cement Concrete Cooling Tower
* ملحوظة : العلاقة بين طول وعرض برج التبريد ( length & width ) تكون L : W = 3: 1 اي ان طول البرج يجب ان يزيد 3 اضعاف عن عرضة .
ملاحظات :
1- يتبخر جزء من الماء ناقلا الحرارة معة ويتم تعويض هذا النقص عن طريق مصدر لامداد المياة .


2- يفضل تركيب ابراج التبريد اعلي المبني لتحقيق الكفاءة المطلوبة
