مكونات وأجزاء الغسالة

 مكونات وأجزاء الغسالة

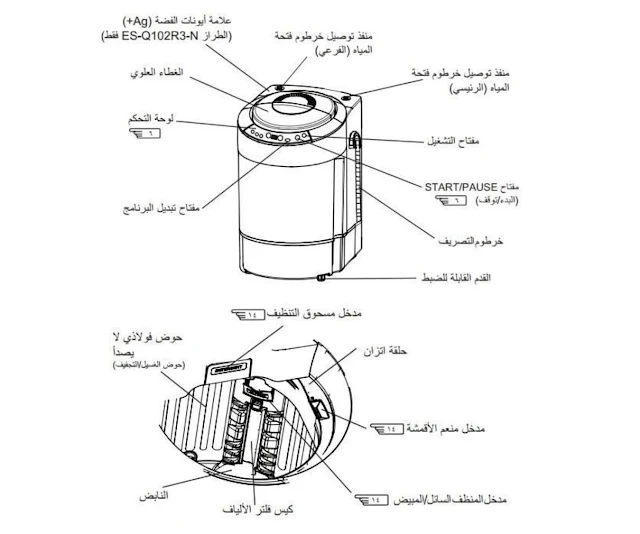

المكونات الخارجية




الملحقات

 ▪ الغطاء السفلي.

▪ خرطوم دخول المياه )بارد وساخن(.

الأجزاء الداخلية

1 -الميكانيكال أو الجيربوكس

مجموعة نقل الحركة بالغسالة، حيث أن الجيربوكس هو الوسيط بين الموتور و المروحة في حالة الغسيل و بين الموتور و السلة في حالة العصر.



2 -المساعدين

تلعب دور هام في امتصاص الصدمات لاسيما خلال العصر. وهناك اختلاف بين مساعدين جهة اليمين و جهة اليسار و لذلك اللون مختلف أخضر و أبيض حيث أن كل زوجين بنفس اللون متشابهين.

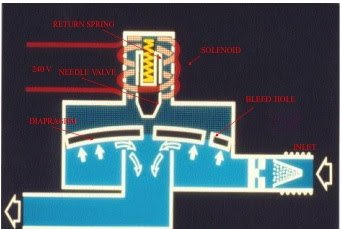

3 -السلونيد )بارد وساخن(

يستخدم لدخول الماء الى الغسالة ويوجد صمام دخول ماء بارد لونة أبيض وصمام ماء ساخن لونة برتقالي.

فكرة عمله: بعد ان يتم اختيار البرنامج الذى يريده وبعد الضغط على زر التشغيل وااليقاف المؤقت. تقوم بوردة الغسالة بإعطاء كهرباء)220فولت( على اطراف ملف الصمام فيتولد مجال مغناطيسي يقوم بجذب سوستة الصمام فيفتح الصمام ويندفع الماء داخل الغسالة وعندما يتم الوصول الى المستوى المطلوب يرسل الليفيل إشارة للبوردة و تقوم البوردة بفصل الكهرباء عن ملف الصمام.



4 -الليفيل

ميزان المياه او الليفل: يستخدم لمعرفة وزن الماء داخل السلة واعطاء اشارة للبوردة لفصل السلونيد عند الوصول لمستوى الماء المطلوب ويتكون من ثالث اجزاء هم الليفل وخرطوم الليفل وغرفة الهواء.

يقوم بتحويل الضغط إلى إشارة كهربية )تردد متغير( بسبب وجود ملف متغير الحث (Coil inductance Variable ،( مستوى الماء يتحول إلى ضغط هواء عن طريق الضغط على غرفة الهواء، و ضغط الهواء يتحول إلى تغير في الحث و الحث يتحول إلى تغير في التردد و بالتالي تتعرف البوردة على مستوى المياه.




5 -الموتور

يخرج من الموتور ثالث اطراف بألوان مختلفة وهى اللون الازرق – البنفسجي – الرصاصي ويكون الطرف المشترك ويكون الموتور متصل بمكثف وتتلخص وظيفة المكثف في الدائرة بأنه مكثف تقويم وتشغيل.

6 -حساس الوزن او التاكو

هذا الجزء موجود اسفل الموتور مباشره ويكون متواجد داخل علبة بلاستيك لها دوائر اليكترونية للتحكم في سرعة العصر وكميه المياه وكمية المسحوق وعن طريقه يتم تحديد وزن الملابس وبالتالي كمية المسحوق وبالتالي كميه المياه )أتوماتيكيا( وإذا حدث به كسر أو نزع من مكانه ال يعمل الموتور وتسمع به صوت زنه الموتور.

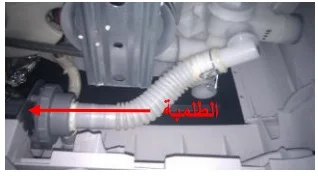

7 -الطلمبة

تقوم بصرف المياه من داخل الغسالة ويتم تشغيلها عن طريق إشارة من البوردة بإعطائها كهرباء 220فولت.



8 -البوردة

هي المسؤولة عن التحكم في جميع أجزاء الغسالة.

9 -موتور الشداد

يقوم بشد سلك يقوم بفتح صمام الطرد و شد زراع الفرامل قبل دخول الغسالة في مرحلة العصر.



10 -سويتش الباب

وهو جزء هام جدا في الغسالة وعدم تلامس طرفيه ال تقوم الغسالة بالدخول في مرحلة العصر حيث أنه يجب أن يكون باب   الغسالة مغلق ليحدث تلامس بين طرفي السويتش. ويمكن ضبطه بسهولة بالضغط عليه وذلك لتقريب الريشتان التي بها نقط  التلامس لتكتمل دائرة العصر وهو عنصر أمان في عملية العصر.

11 -سويتش ذراع الأمان

هو سويتش متصل على التوالي مع سويتش الباب و وظيفته هي حماية الموتور في حالة عدم اتزان الحمولة ، و سويتش ذراع االمان يكون متصل )مغلق( في الوضع الطبيعي و عندما تصطدم السلة بذراع الأمان يفتح السويتش.
