عمل فضلة التصريف

بعد ان تحدثنا في الجزء الاول عن عدة امور مهمة تخص الاجهزة السقفية نوع الكاسيت نتحدث الان عن فقرة مهمة جدا وحساسة وهي (فضلة التصريف) وسنلخصها في عدة نقاط

اولا – اختيار المواد المستخدمة ويجب ان تكون من النوع الجيد ويفضل ان تكون بقياس (1) انج

ثانيا – رسم مخطط لمسار البايبات وحساب اطوالها وتحديد اماكن تثبيت الستدات في السقف .

ثالثا – المباشرة بتثبيت البايبات في السقف بواسطة (جوي) او (بسمار طلقة ) ويفضل هنا ان تكون المسافة متر واحد بين ستدات التثبيت اي حساب متر ثم التثبيت وهكذا الى نهاية البايب.

ثالثا – يجب الانتباه ان تكون ستدات التثبيت باطوال تصاعدية بفرق (1 سم ) في كل ستد ....اوضح اكثر :

مثلا الاستد الاول يكون طوله (10سم ) ويثبت في السقف ثم يعقبه الاستد الثاني بطول (11سم ) ويثبت في السقف ويعقبه الثالث بطول (12 سم ) وهكذا تستمر الى النهاية حيث ستكون المحصلة النهائية هي نزول (تسليط) بايبات الفضلة لكل متر (1سم )

رابعا – ربط بايبات الفضلة بالاستدات المربوطة بالاسقف مسبقا بقفايص خاصة لهذا الغرض وتكون هذه القفايص معزولة بربل عن البايبات حتى لا يحدث احتكاك بينهما .

خامسا – تجنب التثبيت باستخدام الاسلاك (السيم المستخدم في تسليح السقوف) او اي مادة معدنية او بلاستيكية غير (القفايص) الخاصة بالتثبيت ....

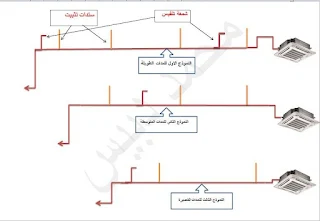

سادسا – يوجد ثلاث نماذج كما موضح في الصورة (النموذج الاول للمدات الطويلة )

(النموذج الثاني للمدات المتوسطة )

(النموذج الثالث للمدات القصيرة )

ويفضل دائما النموذج الاول في العمل

سابعا – نعمد الى عمل كوع مقلوب او أي شكل اخر تكون حصيلته النهائية واحدة وهي ان يكون ارتفاعه اعلى من فتحتة التصريف وحوضها ..وهنا الارتفاع في الكوع لا يمثل أي مشكلة حيث ن اجهزة الكاسيت تحتوي على واتربم يقوم بدفع الماء بقوة وارتفاع يصل في بعض الماركات الى 75 سم ...لذلك الارتفاع هنا لا يمثل أي مشكلة ....

ثامنا- بعد او وضحنا القياسات والملاحظات الضرورية لمد فضلة التصريف وتفصيل البايبات نقوم بعمل الشبكة وحسب ضروف موقع العمل لكن نحاول بشكل او باخر ان يكون منظرها انيق وهنا يجب عمل شمعات تنفيس شمعة لكل جهاز وشمعة عند التقاء مجمع البايبات وشمعة عند نهاية خط البايبات ويجب ان تكون نهاية الشمعة على شكل (يو) او (تي) حتى لا تكون عرضة لدخول الاتربة والحشرات وايضا يجب ان يكون ارتفاعها اعلى من ارتفاع الكوع الموجود قرب القطعة الداخلية ....

تاسعا – نهاية خط بايبات الفضلة يجب ان يكون مفتوح وحر ولا يمكن ادخاله ضمن شبكة مجاري المياه الثقيلة او منهولات الصرف الصحي ولا بأس بأدخاله ضمن مجاري تصريف مياه الامطار ....

عاشرا – بعد اكمال عمل شبكة التصريف نقوم بفحصها بضخ الماء فيها ويجب غلق مداخلها ومخارجها وتكون شمعات التنفيس هي الوحيدة المفتوحة ونبداء بضخ الماء حتى يخرج من شمعات التنفيس ...نترك الماء فيها لفترة زمنية ثم نقوم بتفحص كل جزء فيها بدقة . وبع اكمال الفحص .....نقوم بربط بداياتها مع فتحة الفضلة بالجهاز باستخدام مواد توفرها الشركة مع الجهاز فلكل شركة مواد مختلفة عن الاخرى . ولكن لا يجوز ربط البايب مباشر بالجهاز بكل حال من الاحوال ....لكونه يسبب مشاكل كثيرة منها تضرره بالاهتزاز وصعوبة فتحه عند اجراء الصيانة .....

بعد ان وضحنا في الاجزاء السابقة وشرحنا مد البايبات وطريقة عمل تصريف فضلة الماء نأتي في هذا الجزء لتوضيح عملية التقفيل النهائية والتشغيل

بعد اكمال كل متطلبات العمل السابق نأتي ربط البايبات بالقطع الداخلية والخارجية وهنا يجب مراعاة عدة امور مهمة منا

اولا - قبل ربط النت فلير ولضمان انسيابية ربطه بصورة سلسة ومحكمة يجب علينا وضع قطرات من الزيت مع الانتباه بان يكون الزيت مطابق لنوع الغاز المستخدم في الجهاز .

ثانيا – ملاحظة مهمة يجب الانتباه لها فعند مباشرتنا بربط البايبات بالقطع الخارجية يجب علينا عدم شدها بشكل قوي جدا بل نقوم بشدها بشكل معقول ثم ننتظر انتهائنا من عملية الضغط والفحص وبعد سحب الفاكيوم والانتهاء منه نقوم هنا بشدها بقوة واحكام ....ربما سيسأل احد لماذا هذا الفعل.

سأجيبه بأن عملية الشد بقوة واحكام سيحدث تسريب خفيف للغاز قد لا يحس به الفني وهذا التسريب سيربك العمل وستكون مشكلة اثناء سحب الفاكيوم . وهذا يحدث بشكل اكثر في البايبات ذات حجم ثلاثة ارباع..

ثالثا- يجب ان نقوم بضغط المنظومة بغاز خامل مثل النايتروجين وتركها على الضغط لمدة لا بأس بها ...

رابعا- بعد التاكد بانه لا يوجد اي تسريب في كل الاجهزة وبايباتها نقوم بتفريغ النايتروجين ولكن ليس تفريغ كامل بل نترك نسبة ضئيلة منه تحسبا لعدم دخول الهواء والرطوبة ..

رابعا – نقوم بعملية سحب الفايكوم وكلما زادت عملية الفاكيوم ستكون افضل .

خامسا – بعد اكمال عملية الفاكيوم نقوم بتقفيل النت فلير واحكام شدها بقوة ويجب ان نراعي النت فلير حجم ثلاثة ارباع لكونه يحتاج الى عناية خاصة بالاحكام . ثم نقوم بأحكام عزل الفليرات الداخلية تفاديا لتجمع الرطوبة عليها .

سادسا – بعد كل ما تقدم نلقي نظرة على كل مفاصل الاجهزة والربط الكهربائي وعندما نتأكد من ان كل شيء جاهز وتمام ...نتحضر لعملية التغذية بالكهرباء والتشغيل وسنتحدث في الجزء القادم عن الملاحظات الواجب الانتباه لها قبل عملية التشغيل لكي يتم عمل الاجهزة بكفاءة عالية ...

انتظرونا في الجزء القادم

اخوكم

محمد دبيس
