طريقة اختبار كارتة وضاغط الانفيرتر

طريقة اختبار كارتة وضاغط الانفيرتر

الاول نفهم ما فكرة عمل الانفيرتر

 التيار المتردد ال 220 يتم دخوله على  كونفيرتر converter الى هوةاربع دايودات  لتحويلهم الى تيار مستمر 220 متردد مشوة غير ثابت

ثم يتم دخولة الى الراكتور  والمكثفات لتنعيم التيار المشوة ترددة وخروجة تيار مستمر ثابت التردد نقطيتين +p و -n

ثم يتم دخولة الى وحدة ipm وتتكون من 6 بوابات تتحكم فى تغيير تردد التيار الثابت وخرج التيار متردد مرة اخرى متغير التردد
 ثم يتم خروجة الى الضاغط

فحص الضاغط الانفيرتر

يتم فصل توصيلات الضاغط وقياس قيمة المقاومة بين اطرافة الثلاثة (u,v,w)
يجب ان تكون قيمة الثلاث قراءات متساوية

فحص الضاغط الانفيرتر




فحص وحدة ال ipm

فحص وحدة ال ipm

فحص p-n

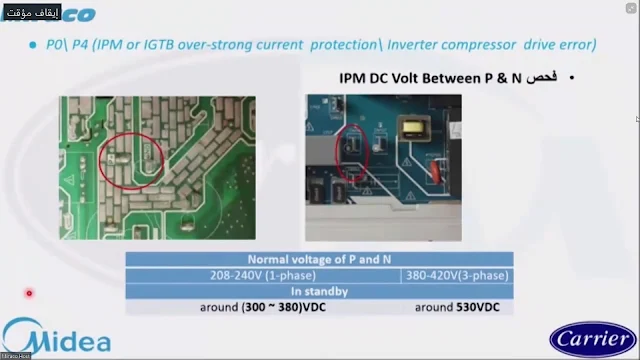

ipm dc volt between

ipm dc volt between

فحص الرياكتور reactor

يتم قياس قيمة المقاومة بين طرفين الراكتور وقياسها مع طرف الرياكتور والارضى

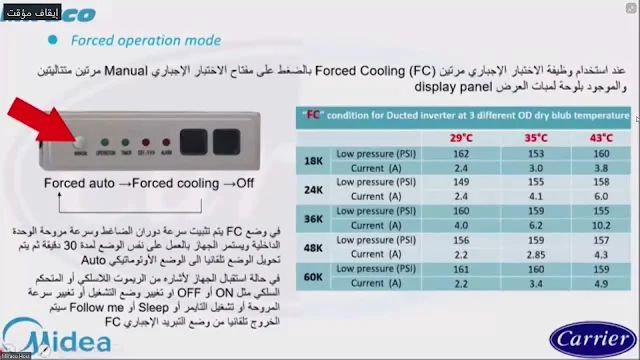

طريقة استخدام وظيفة الاختبار الاجبارى التيست مود لاجهزة الانفيرتر forced cooling fc
